Трехпозиционная конфигурация клапанов используется, когда трубопроводной системе требуется больше, чем просто включение/выключение изоляции. С тремя портами в одном корпусе клапана трёхклапанный клапан может перенаправлять поток, объединять два потока, делить один поток или переключаться между двумя технологическими линиями. В инженерной документации продукт чаще называют трёхклапанным или трёхкансовым клапаном, но эти термины обычно описывают одну и ту же основную концепцию управления потоком.
Выбор правильного клапана требует большего, чем просто выбор номинального размера трубы. Внутренний поток, конструкция клапанов, давление, среда, температура, требования к запорке, точность управления, тип привода и конструкция труб влияют на работу клапана. Клапан, хорошо подходящий для базовой переключения линий, может не подходить для точного смешивания температуры, а клапан, предназначенный для непрерывной модуляции, может быть не нужен для простого перенаправления.
Быстрый ответ:Выбирайте L-портовый трёхходочный шариковый кран, когда в основном нужно переключать поток между двумя путями. Выберите конструкцию T-порта, когда система должна соединять, объединять или распределять поток между несколькими портами. Для непрерывного смешивания или точного регулирования процесса обычно лучше подходит специально разработанный трёхклапанный управляющий клапан.
Трёхсторонний клапан имеет три внешних порта, соединённых с внутренним проходом потока. Двигая шар, пробку или управляющий элемент, клапан меняет связь между портами. Это позволяет одному клапану выполнять функции, которые в противном случае требовали бы нескольких двухнаправленных клапанов и дополнительных трубопроводов.
Три порта часто обозначаются как A, B и C, хотя реальные маркировки различаются в зависимости от производителя. Важен внутренний проход. В зависимости от конструкции оператор может подключить A к B, A к C, B к C или в некоторых случаях подключить все три порта одновременно. Эта внутренняя геометрия является ключом к пониманию того, как ведёт себя трёхпозиционная конструкция клапана в эксплуатации.
Трёхходовые клапаны обычно устанавливаются в водоочистке, HVAC, химической переработке, промышленных коммунальных хозяйствах, оригинальном оборудовании, системах занесения заносов, контурах отопления и охлаждения, а также в автоматизированных технологических линиях. В правильном применении один клапан может упростить прокладку труб и логику управления, одновременно сокращая количество отдельных изоляционных клапанов.
Рабочий принцип зависит от внутреннего элемента замыкания. В трёхстороннем шаровом кране сверленный шар вращается, чтобы выровнять разные проходы с клапанными портами. В трёхступенчатом клапане пробка выполняет аналогичную функцию маршрутизации. В трёхполосном регулирующем клапане в виде глобуса шток и пробка движутся линейно, изменяя эффективную площадь потока между общим портом и двумя ответвляющими портами.
Для коммутационного обслуживания клапан обычно перемещают между определёнными позициями. Для модуляции актуатор может останавливаться в промежуточных позициях, чтобы клапан постоянно менял количество жидкости, проходящей по каждому пути. Это различие важно, потому что не каждый трёхпозиционный клапан рассчитан на точное управление газом.
Самые распространённые трёхсторонние схемы потока шариковых клапанов — L-порт и T-порт. Названия описывают форму ствола через шар. Правильный выбор узора — один из важнейших этапов выбора, потому что неправильный внутренний проход может сделать задуманную логику трубопровода невозможной.
Шар L-порта имеет проход, примерно похожий на букву L. Обычно он соединяет общий порт с одним из двух портов. Вращение шарика меняет активный путь потока с одной ветви на другую, что делает L-портовые клапаны особенно полезными для перенаправления, выбора и переключения.
Типичные примеры включают выбор между двумя резервуарами, подачу воды на одну из двух линий очистки, переключение сброса насоса или выбор между процессной линией и обходной линией. В зависимости от конструкции клапанов, промежуточные положения могут блокировать все порты, но точная последовательность всегда должна подтверждаться по схеме портов производителя.
Шар T-образного порта содержит Т-образный проход. Эта геометрия может обеспечивать больше комбинаций, чем клапан L-порта, и позволяет всем трём портам взаимодействовать в одном положении. Конструкции T-портов часто выбираются, когда система должна объединить два потока, распределить один поток на две ветви или обеспечить несколько коммутационных комбинаций с одного клапана.
Точные доступные положения зависят от ориентации ручек, ограничителей привода и расположения портов. Два клапана T-порта, которые внешне выглядят одинаково, могут иметь разную последовательность работы, поэтому схема потока следует проверить перед установкой или программированием привода.
| Сравнение | L-Port | T-Port |
|---|---|---|
| Типичная функция | Переключение между двумя путями | Смешивайте, распределяйте или предоставляйте несколько комбинаций путей |
| Все три порта открыты | Обычно нет | Возможны на выбранных позициях |
| Распространённое применение | Перенаправление / отбор | Сведение / распространение / переключение |
Трёхклапанный клапан можно описать как смешивающий или перенаправляющий в зависимости от того, как он используется в системе трубопроводов. При смешивании два входных потока входят в отдельные порты и выходят через общий выход. При перенаправлении один вход входит в общий порт и направляется к одному или обеим веткам.
Это различие особенно важно для управляющих клапанов. Некоторые трёхсторонние глобусные клапаны специально разработаны для перемешивания, а другие — для отклонения. Изменение рекомендованного направления потока может повлиять на силу привода, устойчивость, нагрузку на трим и срок службы, поэтому в техническом листе следует указывать предпочтительные общие порты и направление потока.

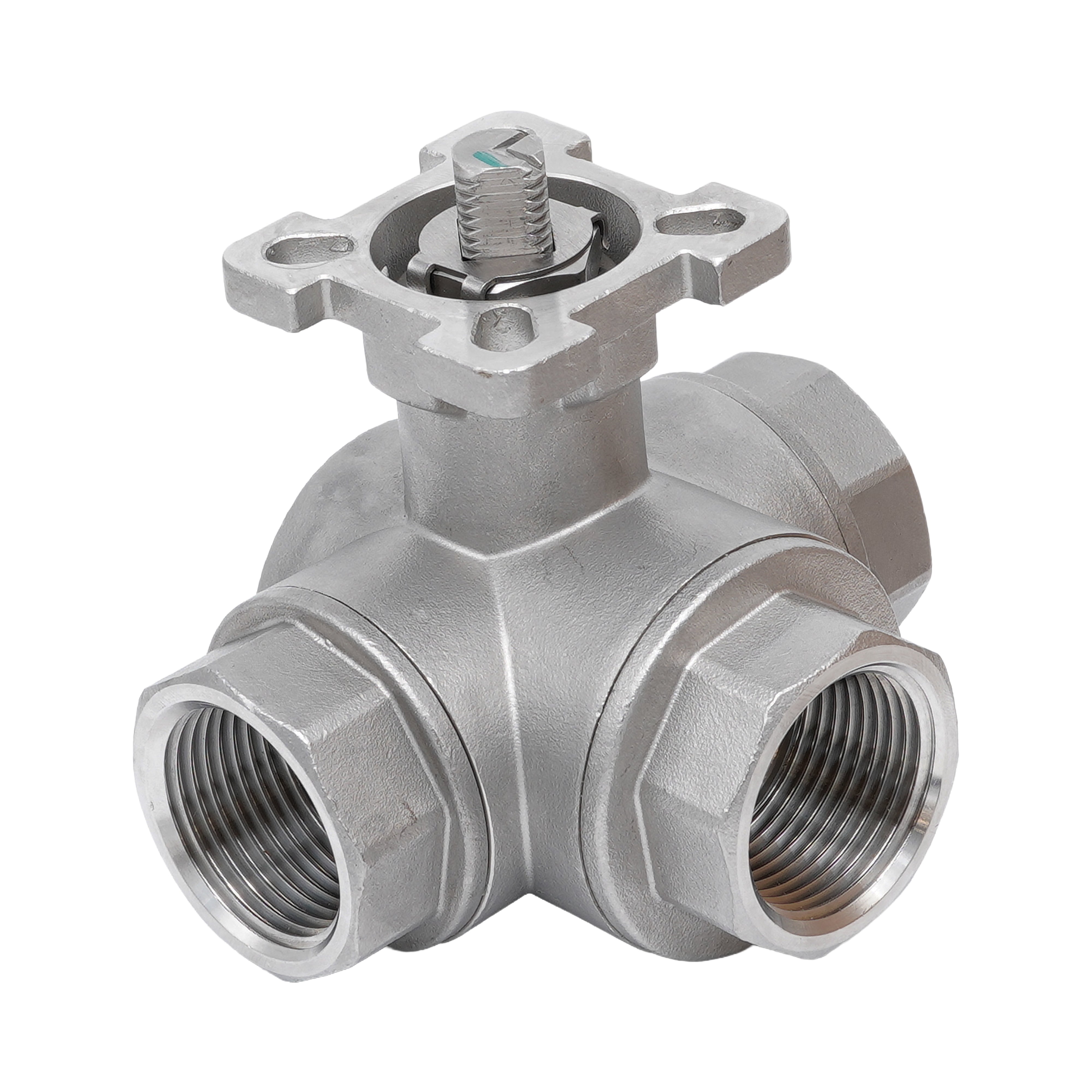

Трёхпозиционный шариковый кран из нержавеющей стали с тремя резьбовыми портами и интерфейсом монтажа привода.
Трёхсторонний шаровой кран — один из самых распространённых вариантов для коммутационных и маршрутных услуг. Он обеспечивает работу на четверть оборота, компактные размеры, относительно небольшой перепад давления при правильном размере и хорошую возможность закрывания. Он может управляться вручную или оснащён пневматическими или электрическими приводами.
Конструкция шарикового клапана может включать корпус из одной части, двух частей, трёх или фланцев. Нержавеющая сталь широко используется в коррозийных и чистых коммунальных услугах, а углеродистая сталь и другие материалы могут быть выбраны для промышленных применений.
Трёхступенчатый управляющий клапан предназначен для непрерывной модуляции, а не для простого переключения. Глобусные конструкции часто применяются для нагрева, охлаждения, обхода теплообменника и контроля температуры процесса, поскольку облицовка может быть сформирована так, чтобы обеспечить предсказуемые характеристики потока на ходе актуатора.
Когда требуется точное управление, размер клапанов должен основываться на ожидаемом расходе, разности давления, радиусе управления и характеристиках системы. Выбор регулирующего клапана только по номинальному размеру трубы может привести к плохой управляемости, шуму или чрезмерной потере давления.
Трёхсторонние заглушные клапаны используют вращающуюся пробку с внутренними проходами для перенаправления потока. Они могут быть полезны в промышленных услугах, требующих надёжной коммутации и простых путей потоков. Конструкция сиденья, смазка, крутящий момент, совместимость среды и требования к обслуживанию значительно различаются в зависимости от конструкции.
Фланцированный трёхсторонний управляющий клапан, показывающий общее и ветвящее расположение портов, используемое для смешивания или перенаправления услуг.
На водоочистных сооружениях трёхходные клапаны могут выбирать между фильтрами, баками, насосами, ступенями очистки или обходными линиями. В промышленных системах охлаждения они могут направлять охлаждающую воду через разное оборудование или обеспечивать обход вокруг теплообменника. Системы HVAC часто используют трёхсторонние клапаны управления для смешивания подачи и возврата воды или для направления потока в зависимости от потребности в нагреве и охлаждении.
Химические и технологические заводы используют трёхклапанные клапаны для переключения между производственными линиями, направления продукции в разные сосуда, управления цепями отбора проб или комбинирования совместимых потоков. Заводские скины могут использовать один автоматизированный трёхходевой клапан вместо нескольких отдельных изоляционных клапанов, что снижает сложность трубопроводов и упрощает логику управления.
Пригодность любого клапана всё равно зависит от среды. Абразивная суспензия, пар, агрессивные химикаты, вязкие жидкости, санитарное обслуживание и работа при высоких температурах могут потребовать различных материалов сидень, сплавов кузова, дизайна отделки и систем уплотнения.
Начните с необходимой логики потока, а не с размера клапана. Проведите три соединения труб и определите, что должно происходить в каждой рабочей позиции. Если системе нужно чередовать только два выхода, шариковый клапан с L-портом может быть достаточным. Если необходимо объединить два потока, один поток должен питать две ветви или несколько путей должны оставаться открытыми одновременно, может потребоваться T-порт или специально построенный смешивающий клапан.
Далее определите среду, минимальную и максимальную температуру, проектное давление, нормальную разницу давления, требуемую скорость расхода и желаемую запорную мощность. Эти условия определяют подходящий материал кузова, материал седла, систему уплотнения, класс давления и размер клапана.
Тип соединения должен соответствовать стандарту трубопроводов и плану обслуживания. Резьбовые трёхсторонние шаровые краны компактны и удобны для небольших линий. Для крупных промышленных труб часто предпочтительнее использовать фланцевые конструкции, тогда как сварные соединения могут быть выбраны там, где риск протечек и постоянная установка имеют приоритет.
Наконец, определите, предназначен ли клапан для периодического ручного переключения, частого автоматического переключения или непрерывной модуляции. Обязанности по приводу существенно влияют на крутящий момент, размер актуатора, срок службы цикла, положение при отказе, сигнал управления, аксессуары обратной связи и общую конфигурацию клапанов.
Ручные ручки подходят там, где переключение происходит редко и местная эксплуатация приемлема. Пневматические приводы обеспечивают быстрый цикл и могут быть настроены как двухдейственные или пружинно-возвратные устройства. Электрические приводы полезны там, где нет сжатого воздуха или где предпочтительнее электрическое позиционирование и дистанционное управление.
Трёхпозиционное действие требует особого внимания к положениям вращения и остановки. Для некоторых L-портов может быть достаточно движения на 90 градусов, тогда как некоторые T-портовые коммутационные последовательности могут требовать вращения на 180 градусов или нескольких индексных позиций. Актуатор должен совпадать с точной диаграммой расхода клапанов, а не только с размером клапана.
Fleyenda поставляет промышленные трёхклапанные решения для переключения, смешивания, перенаправления и автоматизированных приложений управления потоком. Конфигурацию клапанов можно подобрать под необходимую схему порта, стандарт соединения, материал, класс давления, систему уплотнения и привод.
Компактное решение с четвертью оборотов для переключения линий, перенаправления и отдельных применений микширования. Конфигурации L-портов и T-портов могут быть согласованы с требуемым путём потока, при этом для различных эксплуатационных требований доступны ручные, пневматические или электрические приводы.
Настроен для удалённого выбора линии и автоматического переключения процессов. Вращение привода, положение при отказе, конечные выключатели, электромагнитные клапаны, индикаторы положения и управляющие аксессуары могут быть выбраны в соответствии с системой автоматизации.
Предназначен для применений, где поток должен непрерывно смешивать или перенаправляться, а не просто переключаться. Правильные размеры, выбор комплектации, выбор привода и требования к контуру управления должны оцениваться с учётом реальных условий эксплуатации.
Отправьте необходимые соединения портов, среду, размер трубы, давление, температуру, стандарт соединения и желаемые рабочие положения. Fleyenda может помочь оценить, подходит ли L-порт, T-порт или трёхсторонний управляющий клапан для системы.
Связь с ФлейендойОдна из самых распространённых ошибок — заказ трёхпозиционного клапана до подтверждения необходимой схемы расхода. Одних только наклейок портов недостаточно. Покупатель должен определить путь потока в каждом рабочем положении и подтвердить, как будет установлен клапан относительно трубопровода.
Ещё одна ошибка — предположить, что любой Т-образный шариковый клапан автоматически подходит для пропорционального смешивания. Стандартные трёхсторонние шаровые клапаны — отличные устройства для переключения, но точная модуляция требует соответствующих характеристик потока, управления приводом и размера клапанов. Для требовательных управляющих приложений выделенный клапан управления может обеспечивать более стабильную работу.
Выбор привода также может быть упущен из виду. Требуемое движение может отличаться от обычного двухстороннего клапана с четвертью оборота, и стандартный 90-градусный актуатор может быть непригоден для последовательности потока, требующей хода 180 градусов или нескольких индексных позиций.
Valve 3-way — это поисковая фраза, часто используемая для трёх- или трёхканального клапана. Это клапан с тремя портами, которые могут переключать, отклонять, комбинировать или регулировать поток между несколькими соединениями трубопроводов.
L-порт обычно переключает общий порт между двумя ветвями. T-порт обеспечивает дополнительные комбинации и может позволять всем трём портам взаимодействовать в определённых позициях. Точная последовательность потока зависит от конструкции и вращения клапана.
Трёхсторонний шаровой клапан с T-портом может комбинировать пути потока в подходящих схемах, но это не делает его автоматически точным клапаном управления смешиванием. Если применение требует постоянного пропорционального управления, клапан и актуатор должны быть выбраны специально для модуляции.
Да. Трёхходовые клапаны могут оснащаться пневматическими или электрическими приводами. Актуатор должен соответствовать необходимому крутящему моменту, углу вращения, положениям потока, действиям при отказе, сигналу управления и частоте цикла.
Для простого коммутационного обслуживания важными отправными точками являются размер линии и допустимое падение давления. Для модуляции управления параметры также следует учитывать проектный расход, разницу давления, коэффициент клапана, радиус управления и поведение системы. Регулирующий клапан не следует выбирать только потому, что его номинальный размер совпадает с трубой.
Выбор трёхпозиционной конфигурации правого клапана начинается с понимания необходимого пути потока. L-портовые шаровые клапаны хорошо подходят для переключения и перенаправления между двумя ветвями, тогда как T-портовые клапаны обеспечивают более гибкие комбинации для распределения и отдельных задач смешивания. Когда требуется непрерывное пропорциональное управление, лучше выбрать специально разработанный трёхпозиционный клапан.
Оптимальный клапан определяется по полному применению: среде, схеме расхода, давлению, температуре, совместимости материалов, типу соединения, способу срабатывания, необходимой запорке и управляющей цели. Подтверждение этих условий до заказа помогает избежать неправильного расположения портов и гарантирует, что трёхканальный клапан работает как задумано после установки.
