Типы сантехнических клапанов: полное руководство по выбору

Сантехнические клапаны — это механические устройства, используемые для запуска, остановки, регулирования, перенаправления или предотвращения обратного потока воды и других совместимых жидкостей в трубопроводной системе. Они являются важными компонентами в коммерческих зданиях, промышленных предприятиях, водоочистных сооружениях, насосных станциях, системах отопления, вентиляции и кондиционирования, инженерных сетях и муниципальных водопроводах.

Различные типы сантехнических клапанов выполняют разные функции. Шаровой клапан обеспечивает быстрое отключение на четверть оборота, в то время как задвижка создает относительно беспрепятственный проход для магистрального водопровода. Обратный клапан предотвращает обратный поток, редукционный клапан контролирует избыточное входное давление, а регулирующий клапан автоматически регулирует расход, давление, уровень или температуру.

К распространенным типам сантехнических клапанов относятся шаровые клапаны, задвижки, клапаны с тарельчатым затвором, дисковые клапаны, обратные клапаны, редукционные клапаны, предохранительные клапаны, смесительные клапаны, поплавковые клапаны и соленоидные клапаны. Каждый клапан имеет различную внутреннюю конструкцию, способ управления, тип соединения, вариант материала и рекомендуемое применение.

Правильный выбор сантехнического клапана требует большего, чем просто соответствие номинальному диаметру трубы. Инженеры, подрядчики и покупатели оборудования также должны учитывать функцию клапана, характеристики жидкости, рабочее давление, расчетную температуру, расход, материал трубы, стандарт соединения, условия установки и требования к техническому обслуживанию.

В этом руководстве объясняются наиболее распространенные сантехнические клапаны, используемые в коммерческих и промышленных трубопроводных системах, включая то, как они работают, где они устанавливаются и как выбрать правильный клапан для водопровода или инженерной сети.

Для чего используются сантехнические клапаны?

Сантехнические и инженерные системы требуют клапанов, потому что одни трубы не могут обеспечить контролируемую работу. Без сантехнических клапанов на объекте не было бы практического способа изолировать поврежденное оборудование, остановить утечку, регулировать давление воды или обслуживать насос без отключения более крупного участка трубопроводной сети.

Основные функции сантехнических клапанов включают:

• Изоляция трубопровода: остановка потока жидкости перед техническим обслуживанием, ремонтом или заменой оборудования.
• Изоляция оборудования: отделение насосов, фильтров, резервуаров, теплообменников и очистного оборудования.
• Регулирование потока: регулировка количества воды или другой совместимой жидкости, проходящей через трубопровод.
• Контроль давления: снижение или поддержание давления в требуемом рабочем диапазоне.
• Предотвращение обратного потока: предотвращение изменения направления движения жидкости под давлением или загрязненной жидкости.
• Контроль температуры: смешивание горячей и холодной воды или регулировка потока теплопередачи.
• Защита системы: сброс избыточного давления из нагревателей, резервуаров, котлов и оборудования под давлением.
• Автоматическое управление: открытие, закрытие или позиционирование клапана с помощью пневматического, электрического, гидравлического или соленоидного управления.

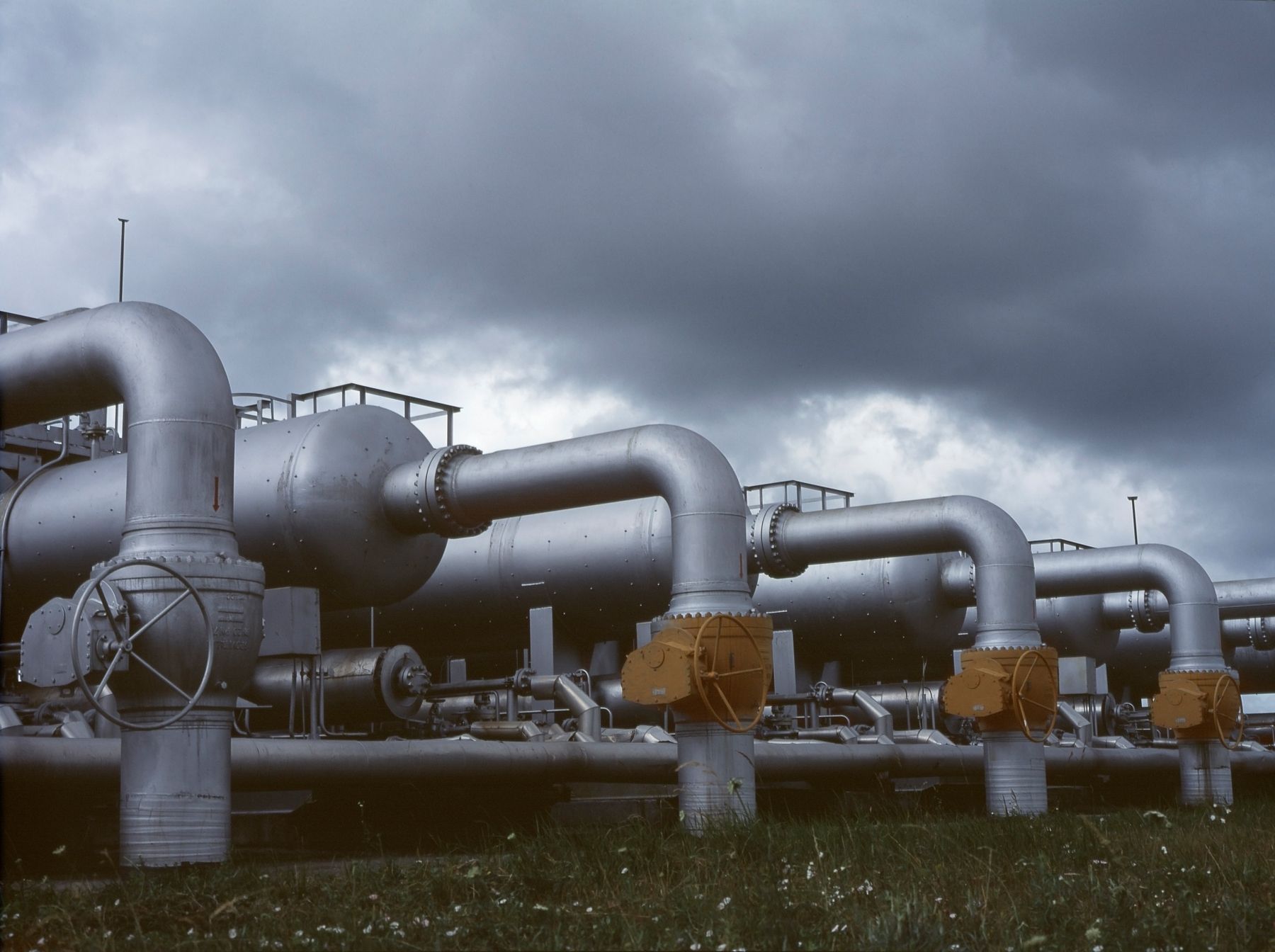

Коммерческий или промышленный объект может содержать сотни сантехнических клапанов. Крупные запорные клапаны контролируют основные водопроводные магистрали, в то время как меньшие клапаны изолируют отдельные насосы, приборы, фильтры и технологические ответвления.

Основные типы сантехнических клапанов

В следующей таблице сравниваются наиболее распространенные сантехнические клапаны, используемые в коммерческих зданиях, промышленных системах водоснабжения и инженерных трубопроводах.

1. Шаровой клапан

Шаровой клапан для сантехники использует сферический шар с отверстием в центре. Поворот рукоятки или привода примерно на 90 градусов выравнивает или перекрывает отверстие в шаре.

Когда рукоятка параллельна трубе, сантехнический шаровой клапан обычно открыт. Когда рукоятка перпендикулярна трубопроводу, клапан закрыт.

Шаровые клапаны являются одними из наиболее широко используемых сантехнических клапанов, потому что они обеспечивают быстрое управление, четкую индикацию положения и надежное отключение. Они используются в промышленных системах водоснабжения, химических заводах, насосных станциях и коммерческих инженерных сетях.

Типичные области применения сантехнических шаровых клапанов включают:

• Изоляция основной водопроводной магистрали
• Изоляция насосов и фильтров
• Ответвления охлаждающей воды
• Системы сжатого воздуха
• Оборудование для очистки воды
• Системы дозирования химикатов
• Промышленные инженерные трубопроводы

Полнопроходной сантехнический шаровой клапан имеет внутреннее отверстие, близкое к отверстию подключенной трубы. Эта конструкция сводит к минимуму ограничение потока и потерю давления, когда клапан полностью открыт.

Распространенные материалы корпуса шарового клапана включают латунь, углеродистую сталь, нержавеющую сталь, ПВХ и ХПВХ. Варианты соединения включают резьбовые, фланцевые, под приварку встык, под приварку в раструб, компрессионные и с накидной гайкой.

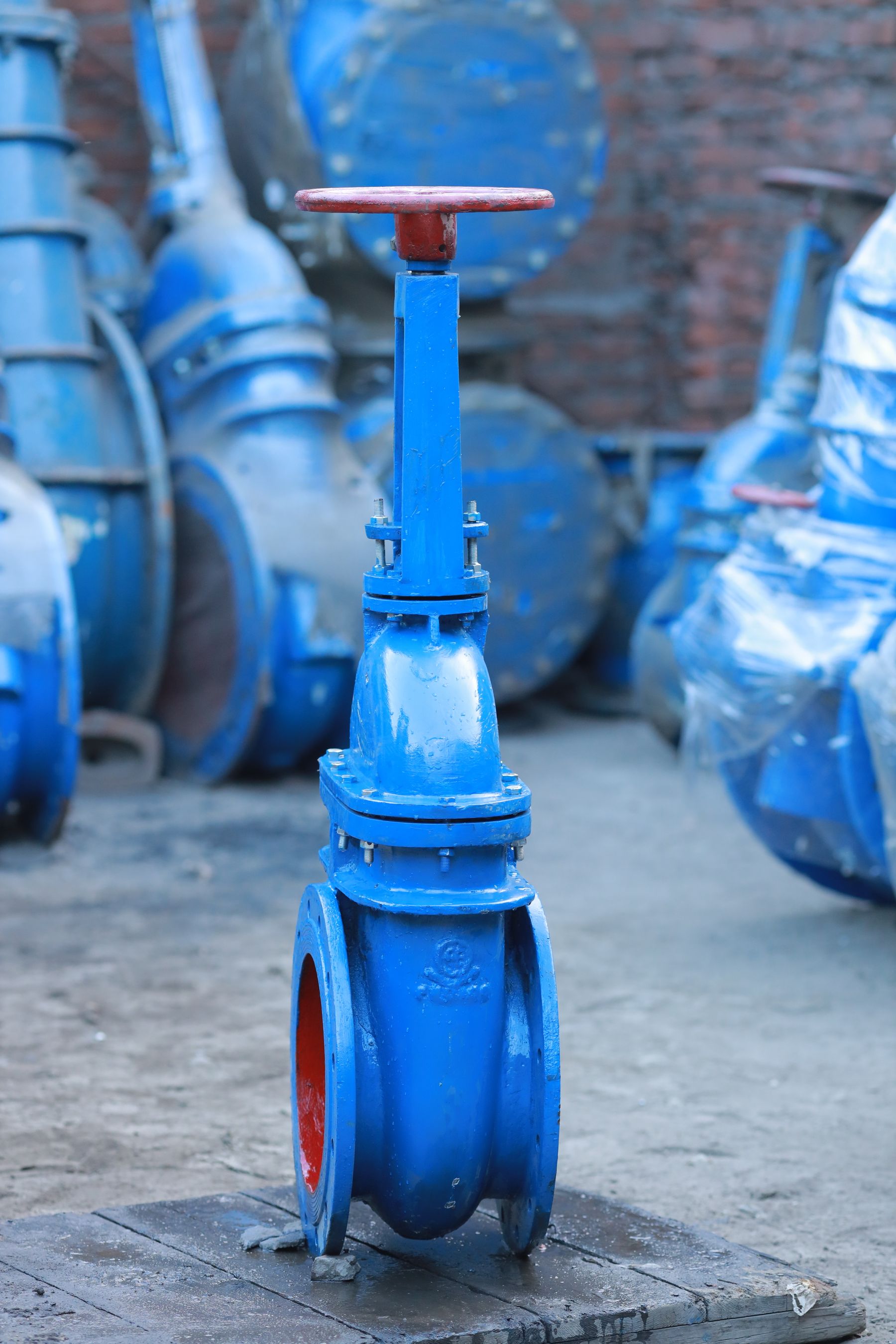

2. Задвижка

Задвижка управляет потоком, поднимая или опуская плоский, параллельный или клиновидный затвор внутри корпуса клапана. Обычно требуется несколько оборотов маховика или редуктора, чтобы переместить ее между открытым и закрытым положениями.

В полностью открытом положении затвор поднят из основного проходного сечения. Это создает относительно беспрепятственный путь через сантехнический клапан.

Задвижки обычно устанавливаются в крупных промышленных водопроводах, где требуется изоляция в полностью открытом или полностью закрытом положении. Они обычно не выбираются для частого дросселирования.

Типичные области применения задвижек включают:

• Промышленные водопроводные магистрали
• Муниципальные водопроводы
• Сети противопожарной защиты
• Системы охлаждающей воды
• Станции очистки сточных вод
• Оросительные магистрали
• Технологические инженерные трубопроводы

Частично открытая задвижка может испытывать вибрацию, эрозию и неравномерный износ. Задвижки обычно должны оставаться полностью открытыми во время работы и полностью закрытыми при изоляции.

3. Запорный клапан (вентиль)

Запорный клапан использует диск или золотник, который движется к неподвижному седлу и от него. Постепенное линейное движение позволяет клапану регулировать поток точнее, чем стандартная задвижка.

Запорные клапаны используются там, где требуются и изоляция, и дросселирование. Они могут устанавливаться в системах технологической воды, трубопроводах котлов, паровых линиях, системах охлаждения и соединениях промышленного оборудования.

Обычный запорный клапан изменяет направление жидкости внутри корпуса. Это создает большие потери давления, чем полно-проходной шаровой кран, но обеспечивает более стабильное дросселирование.

Распространенные конфигурации запорных клапанов включают:

• Запорный клапан с Т-образным корпусом
• Запорный клапан с Y-образным корпусом
• Угловой запорный клапан
• Ручной балансировочный клапан
• Пневматический регулирующий клапан
• Электрический регулирующий клапан

4. Поворотный дисковый затвор

Поворотный дисковый затвор использует круглый диск, установленный на вращающемся валу. Поворот рычага, редуктора или привода примерно на 90 градусов открывает или закрывает трубопровод.

Поворотные дисковые затворы являются распространенными промышленными трубопроводными клапанами, поскольку их компактный корпус и относительно небольшой вес делают их подходящими для средних и больших диаметров труб.

Типичные применения поворотных дисковых затворов включают:

• Промышленные системы охлаждающей воды
• Трубопроводы охлажденной воды в системах HVAC
• Циркуляция нагревательной воды
• Сети противопожарного водоснабжения
• Станции очистки воды
• Насосные станции
• Технологические инженерные трубопроводы

Доступны межфланцевые, с проушинами и фланцевые поворотные дисковые затворы. Материалы седел, такие как EPDM, NBR, FKM и PTFE, выбираются в зависимости от совместимости с жидкостью, температуры и давления.

Поворотные дисковые затворы могут управляться вручную с помощью рычага или червячного редуктора. Пневматические и электрические приводы используются для дистанционного управления включением/выключением или модулирующего управления.

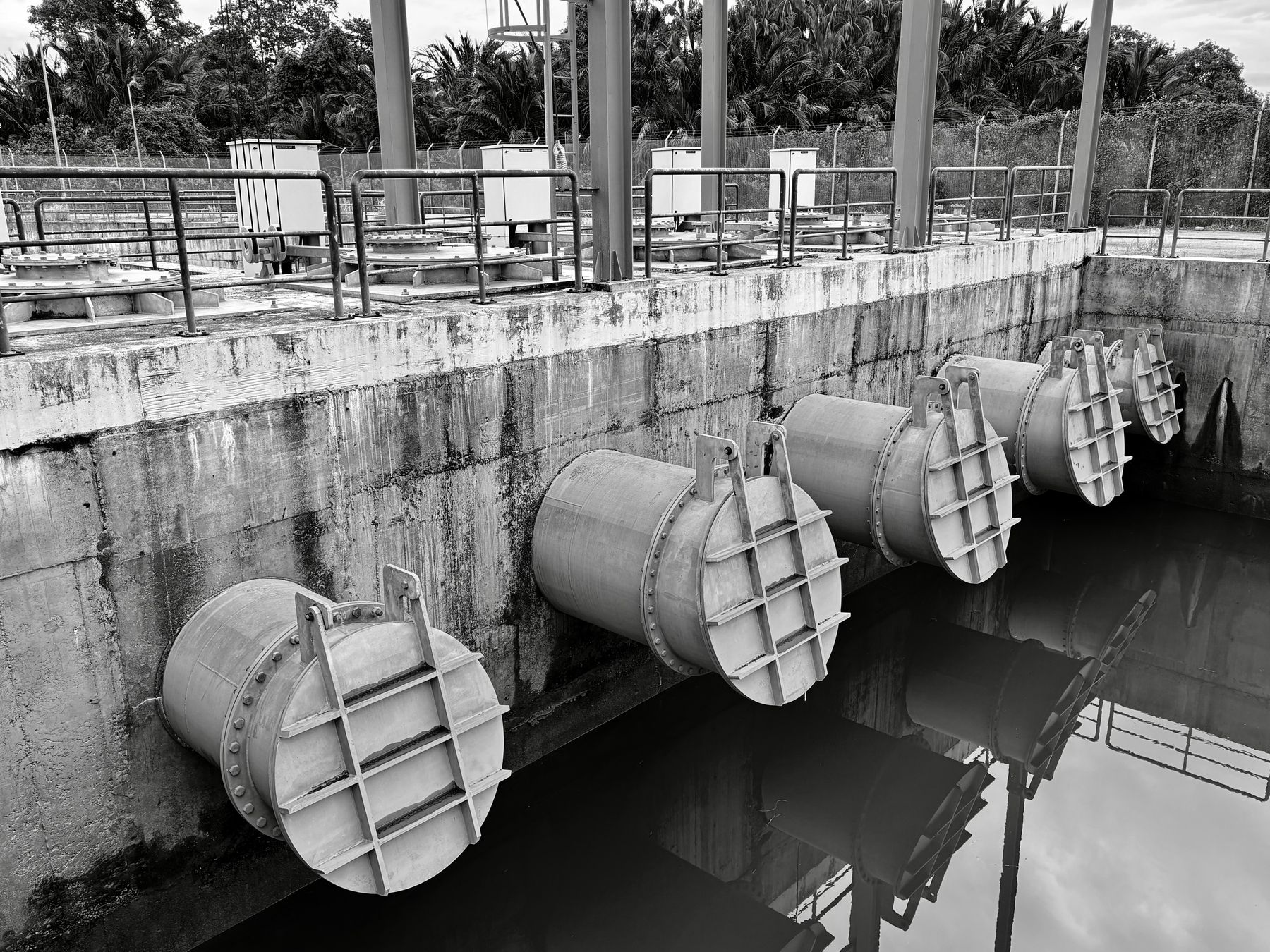

5. Обратный клапан

Обратный клапан, также называемый невозвратным или односторонним клапаном, позволяет жидкости течь в одном направлении и автоматически закрывается при начале обратного потока.

Обратные клапаны обычно не требуют ручного управления. Давление прямого потока открывает внутренний диск, шар, поршень или пластины, в то время как сила тяжести, усилие пружины или обратное давление возвращают запорный элемент к седлу.

Распространенные применения обратных клапанов в промышленной сантехнике включают:

• Нагнетательные трубопроводы насосов
• Системы повысительных насосов
• Циркуляция охлаждающей воды
• Системы противопожарного водоснабжения
• Оборудование для очистки воды
• Системы сжатого воздуха
• Промышленные питающие трубопроводы

Распространенные типы обратных клапанов включают поворотные, подъемные, шаровые, пружинные и двухстворчатые обратные клапаны.

При выборе размера обратного клапана следует учитывать расход, скорость жидкости, давление открытия и условия обратного потока. Чрезмерно большой обратный клапан может не открываться полностью и может вибрировать при работе с низким расходом.

6. Редукционный клапан давления

Редукционный клапан давления, часто сокращенно РКД, снижает высокое входное давление до контролируемого выходного давления.

Чрезмерное давление может увеличить шум в трубопроводе, ускорить износ клапанов и приборов, повредить оборудование и создать дополнительную нагрузку на фланцы, шланги, уплотнения и соединения труб.

Редукционный клапан давления обычно использует пружину, диафрагму, поршень или систему пилотного управления. Внутренний механизм регулирует открытие клапана для поддержания требуемого выходного давления.

Редукционные клапаны давления обычно устанавливаются:

• На входах промышленных водных систем
• Между зонами высокого и низкого давления
• Перед чувствительным технологическим оборудованием
• На ответвлениях нагнетания насосов
• В многоэтажных коммерческих зданиях
• В системах очистки воды и коммунальных системах

Манометры должны устанавливаться в соответствующих местах выше и ниже по потоку для поддержки регулировки клапана, пусконаладки и технического обслуживания.

7. Термостатический смесительный клапан

Термостатический смесительный клапан смешивает горячую и холодную воду для поддержания контролируемой температуры на выходе.

Чувствительный к температуре внутренний элемент автоматически изменяет соотношение горячей и холодной воды при изменении температуры на входе, давления или условий потока.

Применения термостатических смесительных клапанов включают:

• Центральные системы горячего водоснабжения
• Промышленное моечное оборудование
• Коммерческие кухни
• Медицинские учреждения
• Подготовка технологической воды
• Оборудование, требующее контролируемой температуры воды

Термостатический смесительный клапан также может называться клапаном-смесителем, противоожоговым клапаном или клапаном смешивания горячей воды, в зависимости от применения и конструкции продукта.

8. Предохранительный клапан давления

Предохранительный клапан давления защищает сантехническое оборудование и трубопроводные системы от чрезмерного внутреннего давления. Клапан автоматически открывается, когда давление достигает заданного значения.

Предохранительные клапаны могут устанавливаться на:

• Промышленные водонагреватели
• Котлы
• Резервуары под давлением
• Системы нагнетания насосов
• Системы теплового расширения
• Специализированное технологическое оборудование

Линия сброса предохранительного клапана должна оставаться открытой и должна направлять сбрасываемую жидкость в подходящее и безопасное место.

9. Поплавковый клапан

Поплавковый клапан управляет потоком воды в зависимости от уровня жидкости в накопительном резервуаре, резервуаре или технологическом сосуде.

По мере повышения уровня воды поплавок движется вверх и постепенно закрывает входной клапан. Когда уровень падает, поплавок движется вниз и позволяет клапану снова открыться.

Распространенные применения поплавковых клапанов включают:

• Промышленные резервуары для хранения воды
• Бассейны градирен
• Резервуары технологической воды
• Системы сбора дождевой воды
• Резервуары противопожарного запаса воды
• Оборудование для очистки воды

Поплавковые клапаны могут быть прямого действия или с пилотным управлением. Для больших резервуаров обычно используются клапаны управления уровнем с пилотным управлением вместо простого механического поплавкового механизма.

10. Соленоидный клапан

Соленоидный сантехнический клапан использует электромагнитную катушку для открытия или закрытия прохода жидкости. Он обеспечивает автоматическое электрическое управление для систем очистки воды, коммунальных и технологических систем.

Распространенные применения промышленных соленоидных клапанов включают:

• Оборудование для дозирования химикатов
• Модули очистки воды
• Автоматические системы промывки
• Управление охлаждающей водой
• Цепи управления сжатым воздухом
• Системы отключения при обнаружении утечек
• Промышленное оборудование автоматизации

Нормально закрытый соленоидный клапан остается закрытым без подачи электроэнергии и открывается при подаче питания. Нормально открытый соленоидный клапан работает противоположным образом.

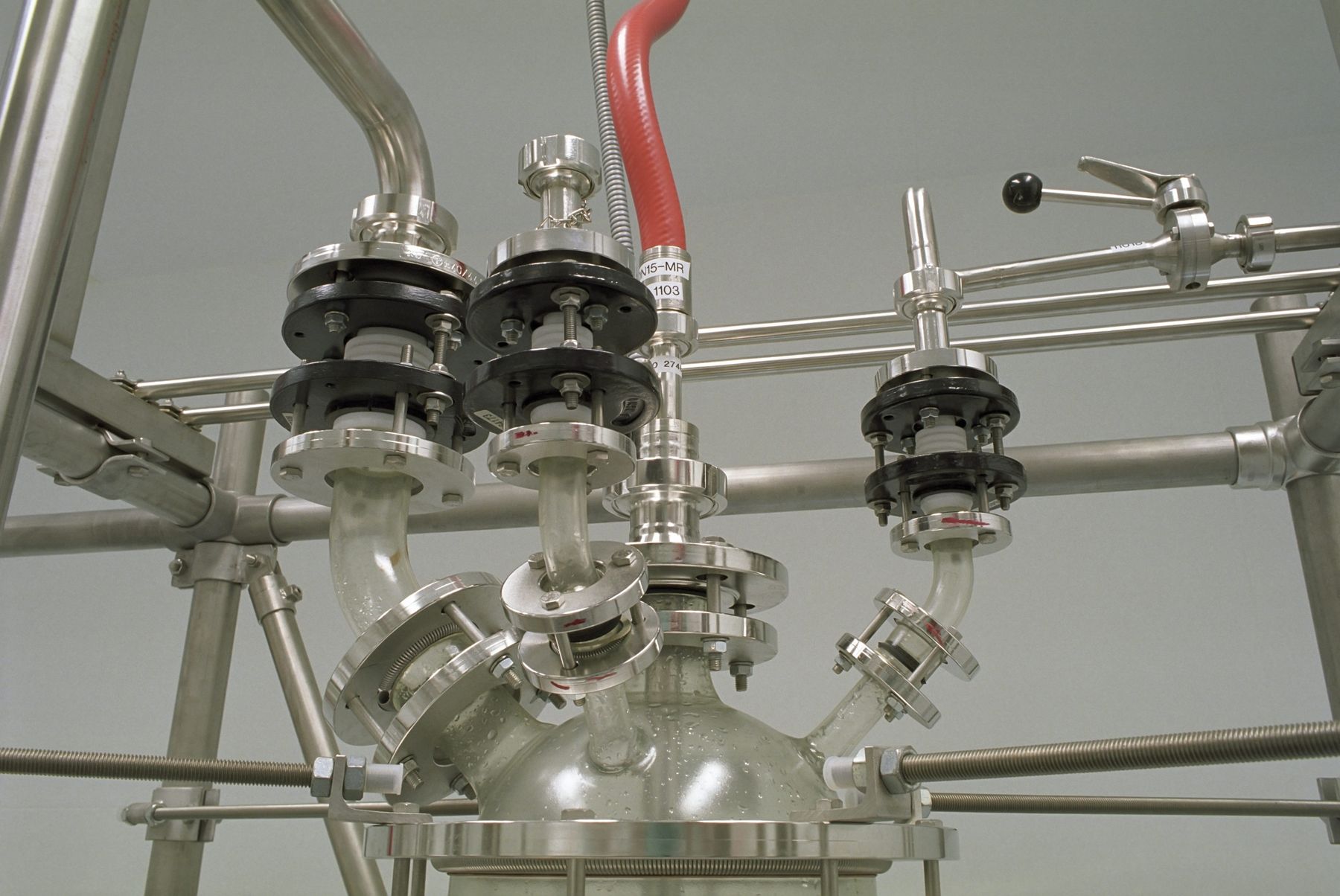

Распространенные материалы сантехнических клапанов

Сантехнические клапаны изготавливаются из различных материалов для соответствия качеству жидкости, условиям коррозии, давлению, температуре и среде установки.

Типы соединений сантехнических клапанов

После выбора правильного сантехнического клапана его концевое соединение должно соответствовать материалу трубы, номинальному давлению и методу монтажа.

Резьбовое соединение

Резьбовые сантехнические клапаны распространены в небольших системах из латуни, нержавеющей стали и углеродистой стали. Стандарты резьбы могут включать NPT, BSPP и BSPT.

Фланцевое соединение

Фланцевые клапаны широко используются в промышленной сантехнике, поскольку их можно снимать с трубопровода для осмотра, ремонта или замены.

Межфланцевое соединение

Межфланцевые клапаны зажимаются между двумя фланцами трубопровода. Дисковые затворы и двухстворчатые обратные клапаны обычно используют этот компактный тип соединения.

Соединение под приварку в раструб

Клапаны с соединением под приварку в раструб используются в небольших трубопроводах высокого давления. Труба вставляется в раструб клапана и соединяется наружным угловым швом.

Стыковое сварное соединение

Клапаны со стыковой сваркой обеспечивают постоянное сварное соединение для ответственных промышленных условий с высоким давлением, высокой температурой и критическими требованиями.

Пластиковое раструбное соединение

Клапаны из ПВХ и ХПВХ могут использовать раструбные соединения с клеевым составом. Подготовка трубы, время отверждения и химическая совместимость важны для надежного монтажа.

Как выбрать сантехнические клапаны

Правильный выбор сантехнического клапана требует оценки всей трубопроводной системы. Клапан не следует выбирать только по цене или номинальному диаметру трубы.

Важные факторы выбора включают:

• Требуемая функция изоляции, регулирования или защиты
• Вода, пар, воздух, химическое вещество или другая жидкость
• Номинальный размер трубопровода
• Нормальный и максимальный расход
• Рабочее и расчетное давление
• Минимальную и максимальную температуру
• Допустимая потеря давления
• Требуемые характеристики утечки
• Материалы корпуса, рабочей части, седла и уплотнений
• Резьбовое, фланцевое, межфланцевое или сварное соединение
• Ручное или автоматизированное управление
• Включение-выключение или модулирующее управление
• Внутреннее, наружное или опасное размещение
• Доступное пространство для монтажа и обслуживания
• Применимые требования проекта и отрасли

Шаровой кран обычно выбирается для быстрой изоляции, в то время как задвижка подходит для больших трубопроводов, которые остаются полностью открытыми во время нормальной работы.

Запорный клапан выбирается, когда требуется контролируемое дросселирование. Дисковый затвор обеспечивает компактную изоляцию в средних и больших водопроводах.

Обратный клапан используется для предотвращения обратного потока, а редукционный клапан устанавливается, когда нижестоящей системе требуется более низкое и стабильное давление.

Монтаж сантехнических клапанов

Правильный монтаж помогает предотвратить утечки, ограничение потока, нестабильную работу и преждевременный выход клапана из строя. Перед установкой сантехнических клапанов изолируйте трубопровод, сбросьте запертое давление и слейте воду из соответствующего участка.

Важные проверки при монтаже сантехнических клапанов включают:

• Подтверждение правильного типа клапана и номинального размера
• Проверку номинальных значений давления и температуры
• Соблюдение указанного направления потока, где это требуется
• Очистку труб и удаление сварочного мусора
• Проверку соосности фланцев и трубопровода
• Использование совместимых прокладок и уплотнительных материалов
• Равномерную затяжку болтов фланцев
• Обеспечение доступа для эксплуатации и обслуживания
• Поддержку тяжелых клапанов и приводов
• Проведение клапана через полный ход
• Проведение испытаний на давление, герметичность и функциональность

Сантехнический клапан не следует использовать для стягивания смещенных труб или фланцев. Деформация трубопровода может повредить корпус клапана, седло, шток или концевые соединения.

Техническое обслуживание сантехнических клапанов

Промышленные сантехнические клапаны следует периодически осматривать, особенно когда они обеспечивают основную изоляцию трубопровода, регулирование давления, защиту насосов или функции аварийной безопасности.

Плановое техническое обслуживание может включать:

• Проверку корпуса клапана и соединений на утечки
• Управление редко используемыми запорными клапанами
• Осмотр маховиков, редукторов и приводов
• Проверка сальниковых уплотнений и набивки
• Контроль давления после редукционного клапана
• Проверка работы обратного клапана
• Осмотр седел и дисков на наличие отложений или эрозии
• Проверка пневматических трубок и электрической проводки
• Очистка фильтров и небольших каналов управления
• Запись истории осмотров и технического обслуживания

Клапан, который становится трудно открывать, не следует принудительно открывать с помощью удлинительной рукоятки. Повышенное сопротивление может указывать на коррозию, отложения, механические повреждения, набухание седла или чрезмерный перепад давления.

Часто задаваемые вопросы

Что такое сантехнические клапаны?

Сантехнические клапаны — это устройства, используемые для остановки, регулирования, перенаправления или защиты потока жидкости в коммерческих и промышленных трубопроводных системах.

Каковы основные типы сантехнических клапанов?

Распространенные типы включают шаровые краны, задвижки, запорные клапаны, дисковые затворы, обратные клапаны, редукционные клапаны, смесительные клапаны, предохранительные клапаны, поплавковые клапаны и соленоидные клапаны.

Какой клапан подходит для основной изоляции трубопровода?

Шаровые краны, задвижки и дисковые затворы обычно используются для основной изоляции трубопровода. Правильный вариант зависит от размера трубы, давления, жидкости и эксплуатационных требований.

Какой сантехнический клапан подходит для регулирования потока?

Запорные клапаны и правильно подобранные автоматические регулирующие клапаны обычно выбираются для регулирования потока.

Что делает обратный клапан?

Обратный клапан позволяет жидкости течь в одном направлении и автоматически закрывается при начале обратного потока.

Что делает редукционный клапан давления?

Он снижает чрезмерное входное давление и поддерживает контролируемое давление на выходе для трубопроводной системы.

Можно ли автоматизировать дисковые затворы?

Да. Дисковые затворы могут быть оснащены пневматическими, электрическими или гидравлическими приводами для работы в режиме включения-выключения или модулирующего управления.

Какие материалы клапанов используются в промышленной сантехнике?

Распространенные материалы включают латунь, бронзу, чугун, ковкий чугун, углеродистую сталь, нержавеющую сталь, ПВХ и ХПВХ.

Как следует подбирать размер сантехнических клапанов?

При выборе размера клапана следует учитывать диаметр трубопровода, расход, потерю давления, скорость, свойства жидкости и требуемую функцию управления.

Как часто следует осматривать промышленные сантехнические клапаны?

Частота осмотра зависит от функции клапана, жидкости, условий эксплуатации и требований технического обслуживания завода. Критически важные клапаны изоляции, управления и безопасности следует проверять регулярно.

Заключение

Сантехнические клапаны необходимы для управления, изоляции и защиты систем водоснабжения и инженерных систем в коммерческих зданиях, на очистных сооружениях, насосных станциях и промышленных объектах.

Шаровые краны обеспечивают быстрое и надежное перекрытие, в то время как задвижки используются для полностью открытого или полностью закрытого состояния. Запорные клапаны поддерживают регулирование потока, а дисковые затворы обеспечивают компактное управление в трубопроводах среднего и большого диаметра.

Обратные клапаны предотвращают обратный поток, в то время как редукционные клапаны защищают downstream оборудование от чрезмерного входного давления. Смесительные клапаны регулируют температуру воды, а предохранительные клапаны защищают оборудование под давлением.

Поплавковые клапаны поддерживают необходимый уровень воды в резервуарах, в то время как электромагнитные клапаны обеспечивают автоматическое электрическое управление для очистных и технологических установок.

Выбор правильного трубопроводного клапана требует учета функции, диаметра трубы, расхода, давления, температуры, материала корпуса, материала седла, способа соединения и условий монтажа.

При правильном выборе, установке и обслуживании трубопроводные клапаны обеспечивают надежную изоляцию, стабильный контроль давления, эффективное регулирование потока и долгосрочную защиту промышленных трубопроводных систем.
